脈沖電壓：100V~3000V，10V步進，5%±10V
脈沖能量：最大0.09焦耳
測量速度：最高15次/秒
RK2885
脈沖電壓：100V~5000V，10V步進，5%±10V
脈沖能量：最大0.25焦耳
測量速度：最高15次/秒
產品介紹
RK2883系列脈沖式線圈測試儀采用高穩定性高壓沖擊電源和可控硅模塊控制的高壓開關器件，大幅提高產品的穩定性和可靠性;采用先進的32位高性能處理器和高速FPGA，提供100Msps采樣率和6500字節存儲深度，使測試更加精準;專有的高速測試技術，測試速度最高可達15次/秒。
應用領域
本系列產品主要用于測試線圈類產品（如變壓器、電機等）。
由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低,RK2883系列脈沖式線圈測試儀能夠在不損壞被測件的條件下測試其電氣性能。
本系列產品集成了強大的功能、精密的測試手段、靈活的操作方法和多種接口方式，可為大多數線圈類產品提供測試解決方案。
1.65k色7寸 TFT高清顯示屏，中英文可選操作界面
2.100Msps波形采樣率，6500bytes存儲深度
3.高速測試，最高達15次/秒
4.四種波形比較判定方法：面積、面積差、電暈和相位差
5.50強大的電暈分析提取功能(多種電暈?zāi)Ｊ郊半姇烇@示功能)，挖掘產品潛在的絕緣不良問題
6.優秀的測試重復性，確保測試穩定
7.儀器參數自動保存，開機文件加載功能
8.波形垂直放大、水平縮放和移動功能，便于觀察細節
9.樣本平均功能，可進行多達32次標準波形的平均處理
10.自動標準采集模式，自動選擇合適的采樣率
11.破壞性測試為您選擇合適測試電壓
12.快速測試模式，可實時修改脈沖電壓和采樣率
13.消磁脈沖的施加，保證測試波形一致
14.20000條歷史測量數據的保存和判別統計功能，并可存儲于U盤
15.SAVE按鍵直接將屏幕圖像(BMP、GIF、PNG)或者波形數據(CSV)存儲于U盤
16.支持U盤升級系統固件
17.腳控接口用于簡便快速的測量

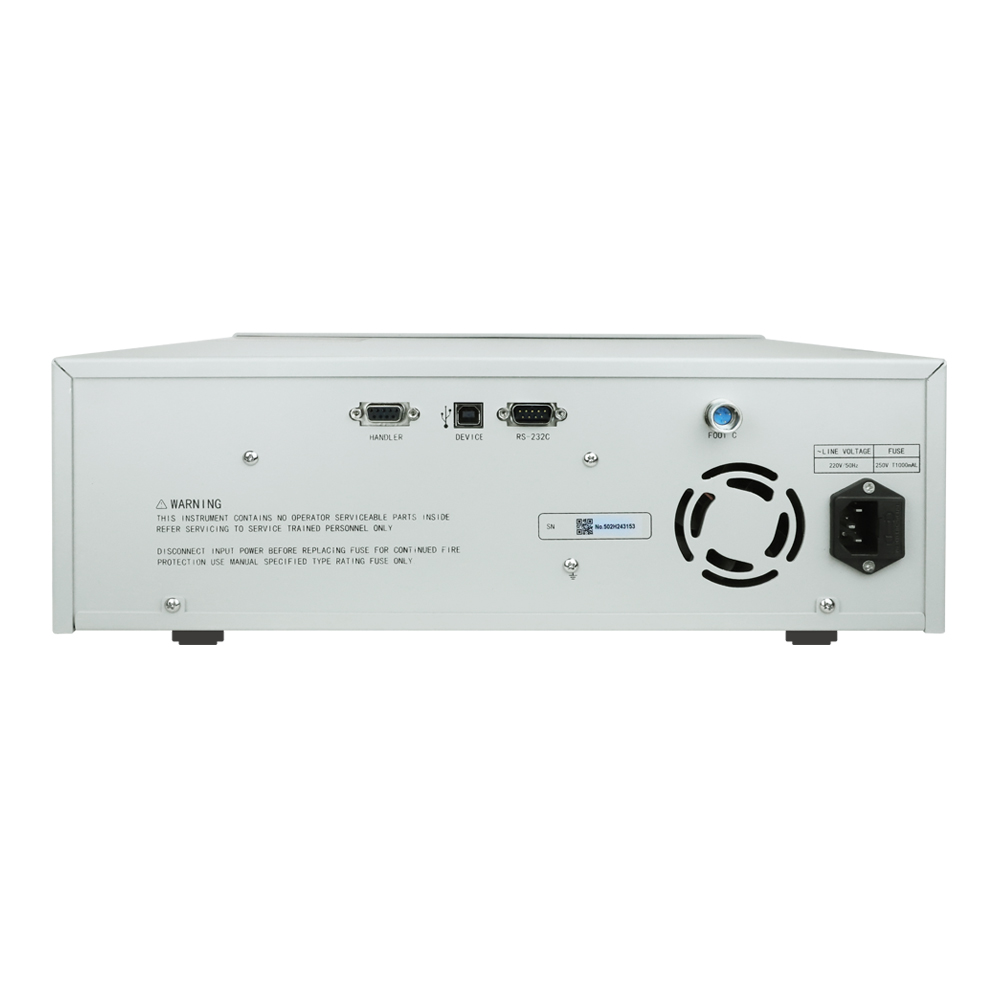

18.Handler、RS232C、USB Device、USB Host和GPIB(選件)等接口
型號 | RK2883 | RK2885 | |
脈沖電壓 | 100V~3000V， 10V步進，5%±10V | 100V~5000V，10V步進，5%±10V | |
電感測試范圍 | ≥10uH | ||
脈沖能量 | 最大 0.09焦耳 | 最大 0.25焦耳 | |
測量速度 | 最高15次/秒 | ||
施加脈沖數 | 測試脈沖最多32次，消磁脈沖最多8次 | ||
輸入阻抗 | 10M | ||
顯示器 | 800x480點65k色TFT, 波形顯示范圍650x256，支持1.5倍放大顯示 | ||
波形采集 | 采樣率: 最高100Msps, 10級可調, 分辨率: 8 Bits, 存儲深度:6500字節, 樣本平均:1-32 | ||
判定方法 | 面積、面積差、電暈放電、相位差 | ||
測量重復精度 | ±1% | ||
波形測量 | 波形的電壓，波形的頻率，波形的時間 | ||
觸發方式 | 手動觸發（包含腳控），外部觸發，內部觸發，總線觸發 | ||
判別輸出 | OK/NG 顯示，LED 燈指示，蜂鳴器報警 | ||
測量統計 | 含測量時間和測量結果的統計功能，最多保存20000條 | ||
存儲器 | 內部 | 300組（標準波形數據和測量設置參數） | |
U盤 | 600組（標準波形數據和測量設置參數） | ||
接口 | Handler（START，STOP，PASS，F(xiàn)AIL，BUSY，EOC） | ||
供電電源 | 220V±10% 50Hz±5% | ||
電源功耗 | ≤50VA | ||
工作環境 | 溫度 | 0℃ - 40℃ | |
濕度 | ≤75% R.H. | ||
重量 | 6.85Kg | ||
尺寸(HxWxD) | 132mmx400mmx350mm | ||
標配 | RK6022高壓測試電纜、腳踏開關、RK0001電源線 | ||
| 型號 | 圖片 | 類型 | 概述 |
| RK00001電源線 |  | 標配 | 儀器標配國標電源線，可單獨購買。 |
| RK6022高壓測試電纜 |  | 標配 | 儀器標配RK6022高壓測試電纜 |
| 腳踏開關 |  | 標配 | 儀器標配腳踏開關 |
| 說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
| 合格證保修卡 |  | 標配 | 儀器標配保修卡。 |
